功率半導體器件在現代電力電子系統中扮演著核心角色，其中絕緣柵雙極型晶體管（IGBT）因其高電壓、大電流、低導通壓降和快速開關特性，成為新能源發電、電動汽車、工業變頻和智能電網等領域的關鍵元件。隨著應用場景對效率、功率密度和可靠性的要求不斷提高，IGBT的性能提升日益依賴于新材料與新工藝技術的突破。本文將從IGBT的基本結構與工作原理出發，探討新材料技術在其技術開發中的應用現狀與未來趨勢。
一、IGBT的基本結構與技術演進

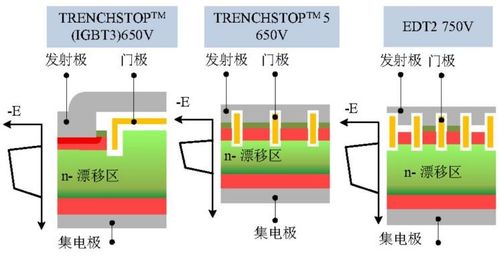

IGBT是一種由MOSFET（金屬-氧化物-半導體場效應晶體管）和雙極型晶體管復合而成的全控型電壓驅動器件，兼具兩者的優點。傳統IGBT主要基于硅（Si）材料，通過不斷優化器件結構（如溝槽柵、場截止層等）來改善導通損耗與開關速度的折衷關系。硅材料在物理特性上存在固有局限，如禁帶寬度較窄、熱導率較低，限制了其在更高溫度、更高頻率和更高電壓下的應用潛力。
二、新材料技術在IGBT開發中的關鍵作用
為突破硅基器件的性能瓶頸，寬禁帶半導體材料如碳化硅（SiC）和氮化鎵（GaN）成為研究熱點。這些新材料具有更寬的禁帶寬度、更高的臨界擊穿電場和更優的熱導率，使得基于它們的功率器件能夠工作在更高溫度、更高頻率下，同時顯著降低開關損耗。
- 碳化硅（SiC）IGBT：SiC材料的擊穿電場強度是硅的10倍，熱導率是其3倍，這使得SiC IGBT能夠在更高電壓（如10kV以上）和更高溫度（200°C以上）下穩定運行。其技術開發重點包括高質量SiC外延生長、柵氧界面優化以及模塊封裝技術，以充分發揮材料優勢并控制成本。目前，SiC IGBT已在軌道交通、高壓直流輸電等高端領域開始示范應用。
- 氮化鎵（GaN）功率器件：雖然GaN更常見于HEMT（高電子遷移率晶體管）結構，但其在高壓高頻應用中的潛力也推動著相關IGBT結構的探索。GaN的電子飽和速度極高，適合高頻開關，但材料缺陷控制和p型摻雜難度較大，是技術開發中的主要挑戰。
三、新材料工藝技術的開發趨勢
新材料技術的落地離不開配套工藝技術的進步，主要包括：
- 外延生長技術：如化學氣相沉積（CVD）用于制備低缺陷密度的SiC或GaN外延層，直接影響器件的可靠性與性能均一性。
- 微納加工技術：包括高精度光刻、離子注入、刻蝕等，以實現在新材料上制備更精細的器件結構，如超結、溝槽柵等，進一步提升器件性能。
- 封裝與集成技術：新材料器件的高溫高頻特性對封裝材料（如高導熱基板、耐高溫焊料）和互連技術（如銅線鍵合、銀燒結）提出了新要求。三維封裝、系統級封裝（SiP）等先進集成技術也有助于提升功率模塊的功率密度和可靠性。
四、挑戰與展望
盡管新材料IGBT前景廣闊，但其技術開發仍面臨諸多挑戰：一是材料成本較高，尤其是大尺寸、高質量SiC和GaN襯底的制備；二是工藝成熟度不足，如SiC的離子注入激活效率低、GaN的p型摻雜困難；三是可靠性標準與測試方法尚待完善。隨著材料生長技術的突破、工藝成本的下降以及產學研協同創新的深化，新材料IGBT有望在新能源汽車、可再生能源、數據中心電源等更多領域?qū)崿F(xiàn)規模化應用，推動電力電子系統向高效、緊湊、智能的方向持續演進。
功率半導體器件IGBT的發展正深度融入新材料工藝技術的浪潮中。從硅到寬禁帶半導體的材料革新，結合精密的制造工藝，不僅提升了器件本身的性能極限，也為全球能源轉型和工業升級提供了堅實的技術支撐。持續的技術開發與跨學科合作將是解鎖其全部潛力的關鍵。
